扭簧测试机
电脑自动扭簧试验机
产品名称:电脑自动扭簧试验机
生产厂家:LANWAN联往检测
产品型号:LW-3001/2
电脑自动扭簧试验机

1,产品应用:

   该设备专为扭簧扭矩测试而设计。搭配不同的塞规,可进行不同规格的扭簧扭矩测试。

2, 设备结构和原理:

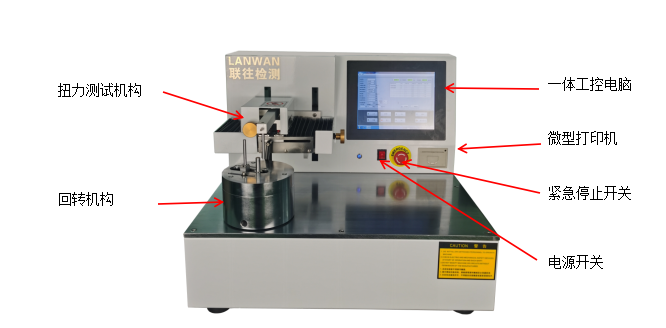

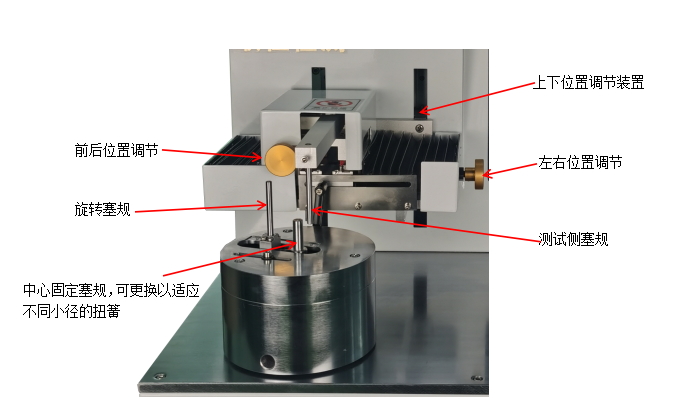

  设备采用回转侧和扭力测试侧分离的机械结构,相比传统测试机构,其明显的优点是,去除了固定塞规与扭簧之间的摩擦力。拥有了更高的测试精度,尤其是在微小扭簧的测试中,优势尤其突出。



3,主要功能和特点
1.旋转机构和测试机构分离,测试更精确。
2.力臂数据用光栅尺采集,更准确,省去人工输入的麻烦,测试效率更高。
3.测试速度可调,以满足不同的测试要求。
4.自动试验、往复测定、自由角度的测定可简单完成。。
5.集成一体的工业电脑,节约实验室空间。
6.Windows环境下开发的测试软件,操作简单方便。具有数据记录,曲线显示功能。
7.可以跟踪自定义角度的测试结果,数据显示,曲线标注,更直观。
8.多达16种的测试种类,不仅能满足生产测量,同时还能满足弹簧工程设计要求的苛刻测试。
9.测试荷重单位有N,gf,kgf。
10.长度单位有mm,cm,m。
11.系统设有过载限制器和紧急停机功能。
12.安装有微型打印机,可打印数字式测试结果的报告。

 4,技术参数

机种名称 3001 3002
荷重能力 0.1N.m/10.0gf.m 2.0N.m/200.0gf.m
扭力分辨率 0.0001N.m/0.001gf.m 0.001N.m/0.001gf.m
最小荷重读值(N ) 0.001N 0.01N
最小荷重读值(gf ) (0.1gf) (1gf)
扭力测试精度 ±0.5%以内
最大测试角度 7200deg(20回转)
角度分辨率 0.1deg
角度精度 ±0.5deg以内
回转侧臂长 Max 45mm
扭力侧臂长 Max 13mm
上下可动范围 80mm
导引棒直径 Max φ6.5mm
尺寸 W550xD450xH520mm
电源电压 AC110V/220V
最大消费电力 200VA
重量 约75kg

5.基本配置
序号 名称 数量 备注
1 扭簧测试机 1
2 LANWAN测试软件 1
3 鼠标 1
4 键盘 1
5 标准测试塞规 1
