洗衣机吊杆力学疲劳试验机的结构原理及参数
发布时间: 2022-04-21

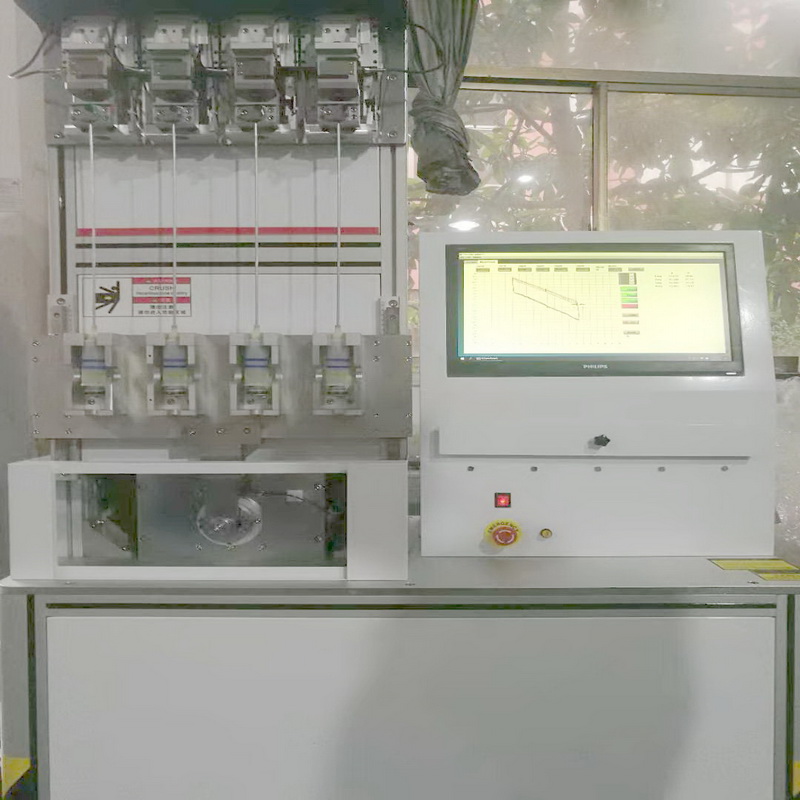

产品名称:洗衣机吊杆力学疲劳试验机
产品型号:LW-60XDG多工位定制
洗衣机吊杆力学疲劳试验机技术参数:
控制方式:PC机加程序控制
测试工位:肆个工位,肆个工位同时一起运行
传感器大小:不小于50kg
测试速率:不小于4HZ
动作方式:偏心轮做每分钟设定频率动作;
偏心距离及振幅调整范围:0~6毫米的偏心量及振幅0到12毫米振幅范围;
吊杆在吊筒内测试位置可以移动并固定;
可测试吊杆长度:400~800毫米内的吊杆均可;
吊筒安装固定材质:钢件上背电木胶合;
带故障报警提示; 机器电源:220V/50Hz. 10A;
吊杆力学试验机控制原理:
洗衣机吊杆力学寿命试验机采用PC机加程序控制来完成马达相应的动作;各种参数可以通过电脑设定,测试频率可设定、测试周期可设定,吊杆测试位置可调;及相应的达到与未达到测试设置而输出报警等功能。通过采集卡与程序的结合,在界面上显示产品运行时力值与行程的曲线。
产品简介:
洗衣机吊杆力学疲劳试验机是专门用于测试洗衣机吊杆力学的的检测设备,设备采用PC电脑程序控制, 用高扭矩伺服电机驱动,高采样率数据采集卡采集数据,使之能得到准确稳定的吊杆高速上下运动的时候的力值与形变对应的曲线。本设备采用肆个传感器,可以同时测试肆个产品的力值曲线,大大提高测试效率,是吊杆测力较为理想的寿命测试设备之一。
洗衣机吊杆力学寿命试验设计原理:
根据产品测试的要求;用偏心轮做来回旋转转化为直线运动,达到吊杆高速运行的的要求动作,用直线轴承套于运动横梁中,横梁上用轴承连杆与底部可调偏心盘上的移动块连接在一起,偏心调整好后电机运转一周而带动运动横梁直线上下一个振幅完成一个来回测试。同时用机器上部测试位置调整横梁的上下移动来完成吊杆要在吊筒中测试位置的选择。
