连接器IO强度测试机开发原因
发布时间：
2022-05-28
试验机开发原因：

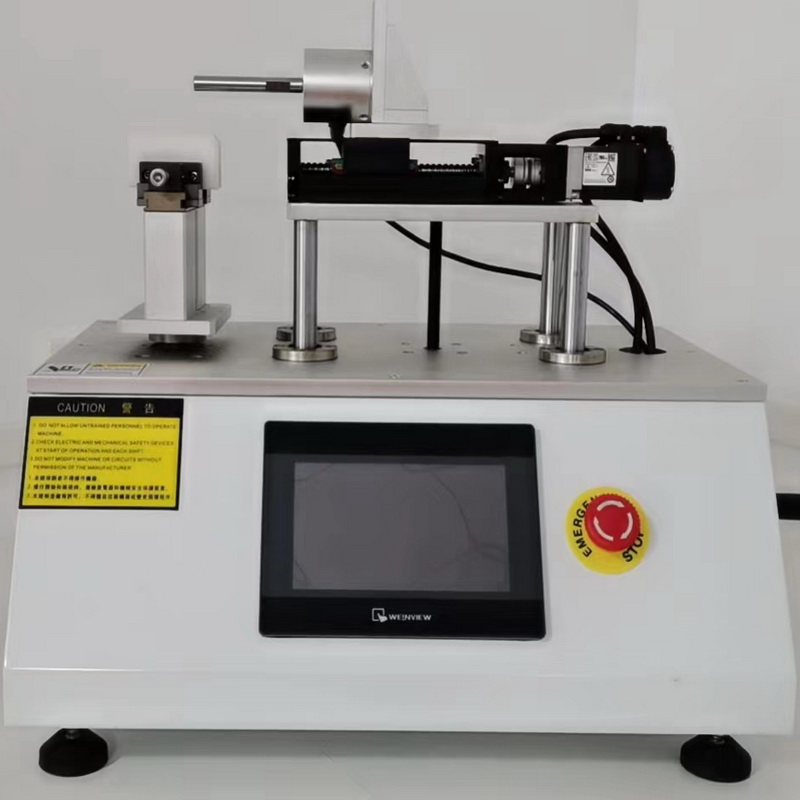

IO连接器强度耐久寿命测试机同时也叫IO强度测试机。其开发原因是：连接器的插口，在插入成品如手机，电脑，家用电器里面以后，使用过程中用户在插拔时不会标准的对其进行平行插入或拔出，插拔过程中会产生四个方向的力值。这就需要开发一台此类设备进行测试其四个方向受力的寿命强度测试。验证其寿命后，与PCB的焊接是否松脱，连接器内部是否损坏等。
试验机的种类：
常见的有气动式连接器强度测试机，和电脑式强度测试以及触摸屏式。控制方式不一样，但原理都是一样的。
产品应用：
IO连接器强度耐久寿命测试机适用于手机、PAD等小型电子类产品的IO强度耐久测试。
原理说明：
系统采用PLC控制，软件基于PLC触摸屏平台开发，控制伺服电机驱动滚珠丝杠，使推拉机构做左右重复按压动作，同时，测力传感器实时反馈电压变化，并经过A/D转换和专业软件的处理，得到实时推力值，PID运算推力精度高。通过软件设定推力循环次数达到后自动进行旋转进行其它面的推力耐久试验。可实现360度多方位推力。传感器自带过载保护功能。
测试项目：
1、连接器纵向连接强度测试；
2、连接器横向前后左右连接强度测试。
产品特点：
1、测试条件可在触屏直接设定；
2、纵向测试和横向同时测试，无需重新装夹测试样品；
3、可选择单侧推，也可选择双侧推；
4、夹具为镂空结构，可满足较大尺寸的样品装夹；
5、传感器感应测力。
工艺描述：
将测试样品固定于夹具内部；手动调整连接器与推头相对位置；设置测试参数，开始测试；伺服驱动推头对连接器做左右推压动作，一个循环计一个数，到达设定值停止。
功能实现：
伺服驱动推头实现动作；
触摸屏+PLC实现控制及参数设定。
力量传感器感应推头压力
此款连接器IO强度测试机，有多种驱动方式以及结构（如两工位，三工位，夹持产品大小等）。若有技术咨询可以与对口的供应商或者厂家咨询沟通！
IO连接器强度耐久寿命测试机同时也叫IO强度测试机。其开发原因是：连接器的插口，在插入成品如手机，电脑，家用电器里面以后，使用过程中用户在插拔时不会标准的对其进行平行插入或拔出，插拔过程中会产生四个方向的力值。这就需要开发一台此类设备进行测试其四个方向受力的寿命强度测试。验证其寿命后，与PCB的焊接是否松脱，连接器内部是否损坏等。
试验机的种类：
常见的有气动式连接器强度测试机，和电脑式强度测试以及触摸屏式。控制方式不一样，但原理都是一样的。
产品应用：
IO连接器强度耐久寿命测试机适用于手机、PAD等小型电子类产品的IO强度耐久测试。
原理说明：
系统采用PLC控制，软件基于PLC触摸屏平台开发，控制伺服电机驱动滚珠丝杠，使推拉机构做左右重复按压动作，同时，测力传感器实时反馈电压变化，并经过A/D转换和专业软件的处理，得到实时推力值，PID运算推力精度高。通过软件设定推力循环次数达到后自动进行旋转进行其它面的推力耐久试验。可实现360度多方位推力。传感器自带过载保护功能。
测试项目：
1、连接器纵向连接强度测试；
2、连接器横向前后左右连接强度测试。
产品特点：
1、测试条件可在触屏直接设定；
2、纵向测试和横向同时测试，无需重新装夹测试样品；
3、可选择单侧推，也可选择双侧推；
4、夹具为镂空结构，可满足较大尺寸的样品装夹；
5、传感器感应测力。
工艺描述：
将测试样品固定于夹具内部；手动调整连接器与推头相对位置；设置测试参数，开始测试；伺服驱动推头对连接器做左右推压动作，一个循环计一个数，到达设定值停止。
功能实现：
伺服驱动推头实现动作；
触摸屏+PLC实现控制及参数设定。
力量传感器感应推头压力
此款连接器IO强度测试机，有多种驱动方式以及结构（如两工位，三工位，夹持产品大小等）。若有技术咨询可以与对口的供应商或者厂家咨询沟通！
